儀器用途
用于全自動測定單根紗線、化纖長絲的斷裂強力、斷裂伸長率、斷裂強度、斷裂時間和強伸曲線等物理指標。配備聯想商用品牌計算機，使得數據的采集、計算、輸出全部自動化。
適用標準
GB/T3916《紡織品 卷裝紗 單根紗線斷裂強力和斷裂伸長率的測定》
GB/T14344-2003《合成纖維長絲拉伸性能試驗方法》
ISO2062《測定單根紗線斷裂負荷和斷裂負荷時伸長的方法》
DIN51221/53834、ASTMD76、D2256。
主要規格及技術參數
●型式：等速伸長型（CRE）。
●強力測試范圍：0~100N；中航定制傳感器
●負荷示值精度：≤±0.5%
●夾持距離范圍：10~500mm（無級可調，數字設定，自動定位），精度：±0.01mm。
●伸度測試范圍：900mm（當夾距為500mm時，伸長為400mm）。
●拉伸速度： 20~5000mm/min（無級變速，任意設定），準確度：2%。
●預加張力范圍：0~150cN（自動）。
●夾持取絲方式：氣動夾頭，壓力：0.4~0.8MPa。
●全自動測試換管：標準型20管。
●一批最多試驗次數：300次。
●數據資料輸入：通過虛擬鍵盤控制的工控一體機電腦。
●觸摸屏電腦操作系統：采用WINDOWS 10。
●數據、圖形資料輸出：
（1）輸出數據包括：斷裂強力、斷裂伸長、斷裂伸長率、斷裂強度、斷裂時間、斷裂功、定強力伸長、定伸長強力、以及數據統計中的******值、最小值、平均值、CV值；
（2）顯示：由彩色顯示器顯示強力值、伸長率、強力-伸長曲線；
（3）打印：測試數據的單次值、統計值、強力-伸長曲線。
●噪音度：74dB（A）
●電源：220V、50HZ，1.2KW。
●重量：300KG。
●外形尺寸：（長×寬×高）
（1）主機：1100mm×630mm×1770mm（不包括顯示器）
（2）插紗架：1200mm×160mm×500mm
（3）空氣壓縮機：650mm×370mm×500mm（選購件）
●具有異常數據自動剔除功能、定時拉伸功能、數據保存和查詢功能。
●可全自動分析，并自動統計、分析，打印機打印數據和圖表。
●不需加掛預張力砝碼，有計算機自動控制預張力。
●快速自動強力校正鈕，只需輕按一次即可全自動強力歸零校正。
●內部電路設計采用獨立功能系統電路板，減少維修及保養之時間。
●可依不同紗線之需要，設定斷線伸度之百分比（%）。
●可設定管制，強伸度上下限，若超限會自動停止測試，或依設定指示執行。
●可設定參考強度及伸度點，自動打印出數據。
●測試后之資料，可自動儲存在硬式磁盤驅動器內，以便利管理和應用。
●軟件程序采用窗口畫面，可用鼠標操作簡易且易學易用。
●不需特殊界面與一般國產計算機兼容，使用及維護成本均低。
●采用臺達高速馬達傳動機構動作，提升測試效率。

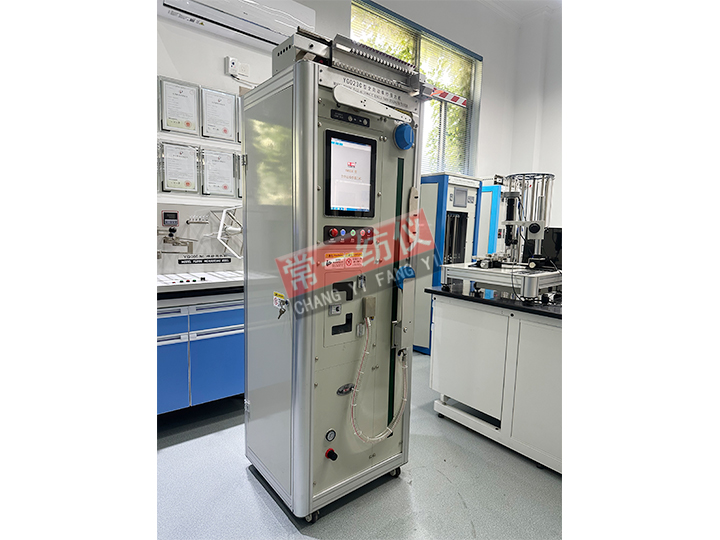

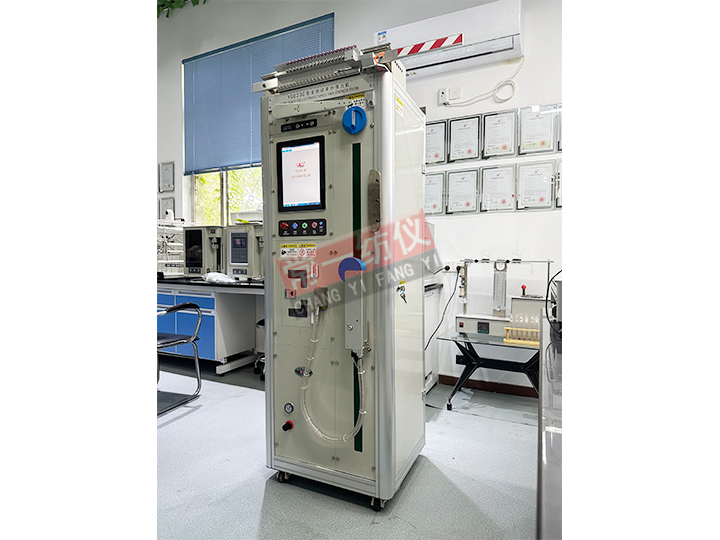

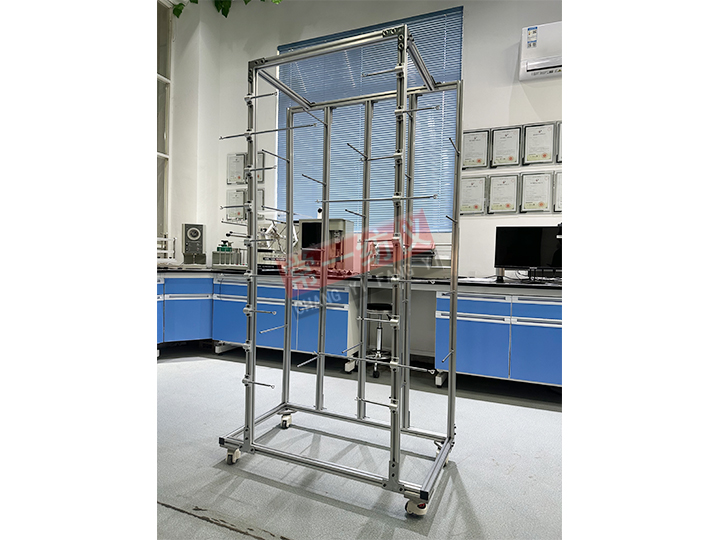

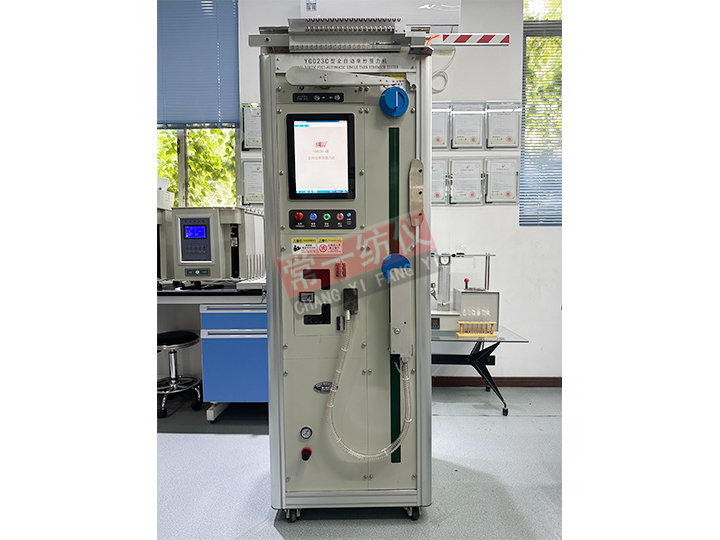

儀器外形圖片
